Bomba VS1

MODELO 1305

BIMSA MÉXICO

MODELO 1305

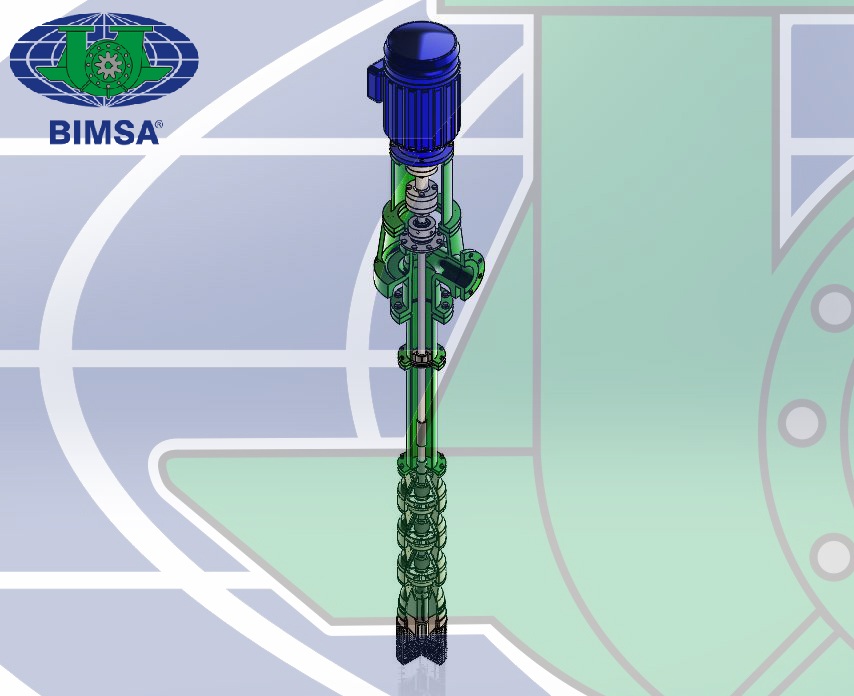

Las Bombas marca BIMSA modelo 1305 están cumpliendo con la norma internacional API-610 11ª Edición y ET-050-PEMEX-2019. Son bombas verticalmente suspendidas de carcasa sencilla con descarga a través de la columna y se designan como bombas tipo VS1. Son de cárcamo húmedo o pozo profundo y altas cargas.

Caracteristicas principales de diseño

La presión de descarga especificada será a la conexión de descarga al proceso.
Son generalmente estructuradas flexibles con velocidades de operación situadas entre las frecuencias naturales

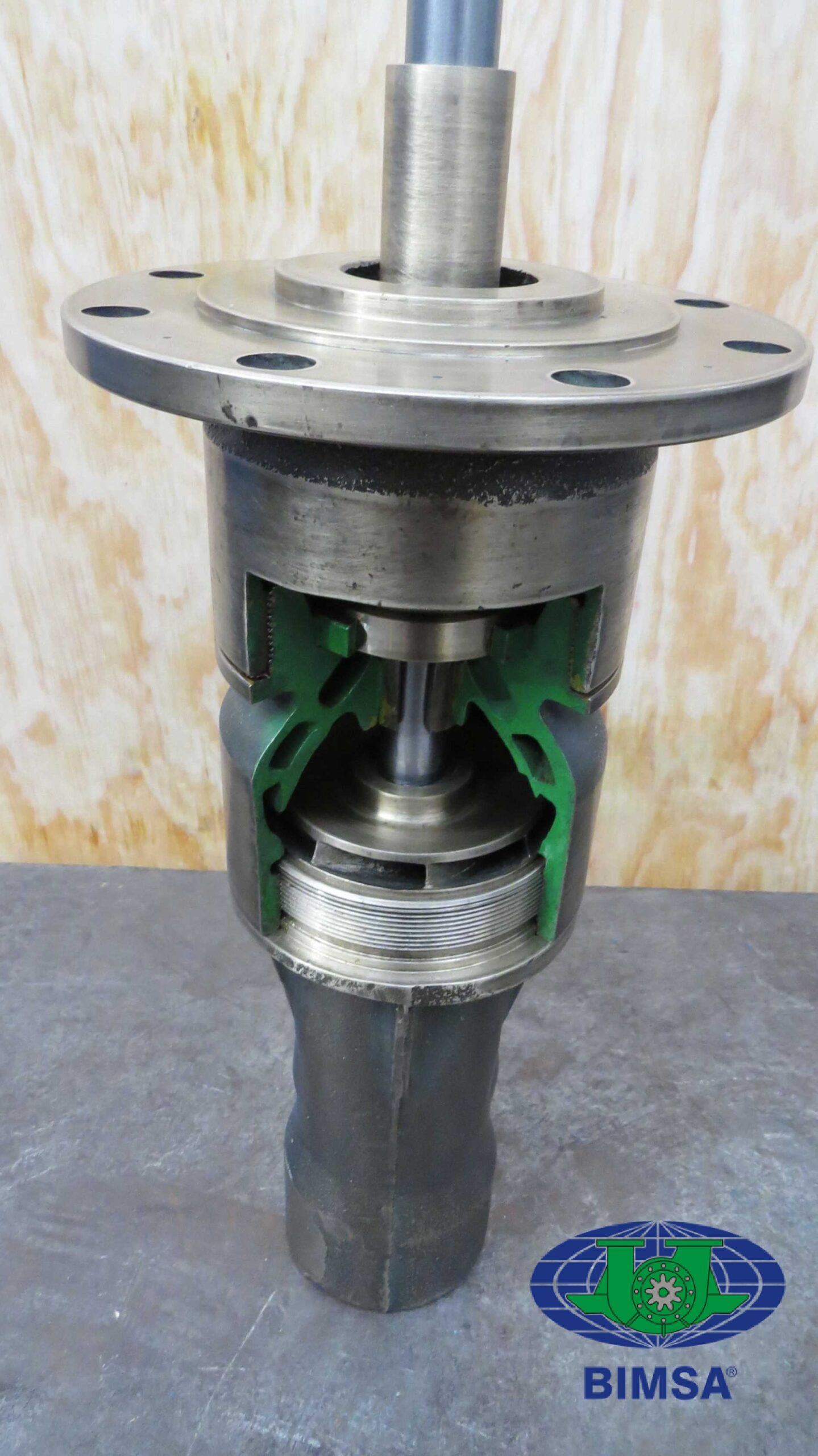

Ensamble de Tazones
El ensamble de los tazones es con bridas para lograr una alineación precisa y facilitar el montaje y el desmontaje.
Para temperaturas superiores a los 180° F (82° C) y en los tazones del extremo más grande, los impulsores están sujetos al eje.
Las flechas son de alta resistencia y están diseñadas con las siguientes características.
a) Diseñadas para sellos tipo cartucho.
b) Mínima deflexión en las superficies selladas (0.002”) cuando opera a su flujo mínimo.
c) Una velocidad critica al menos 20% por arriba de la velocidad nominal.

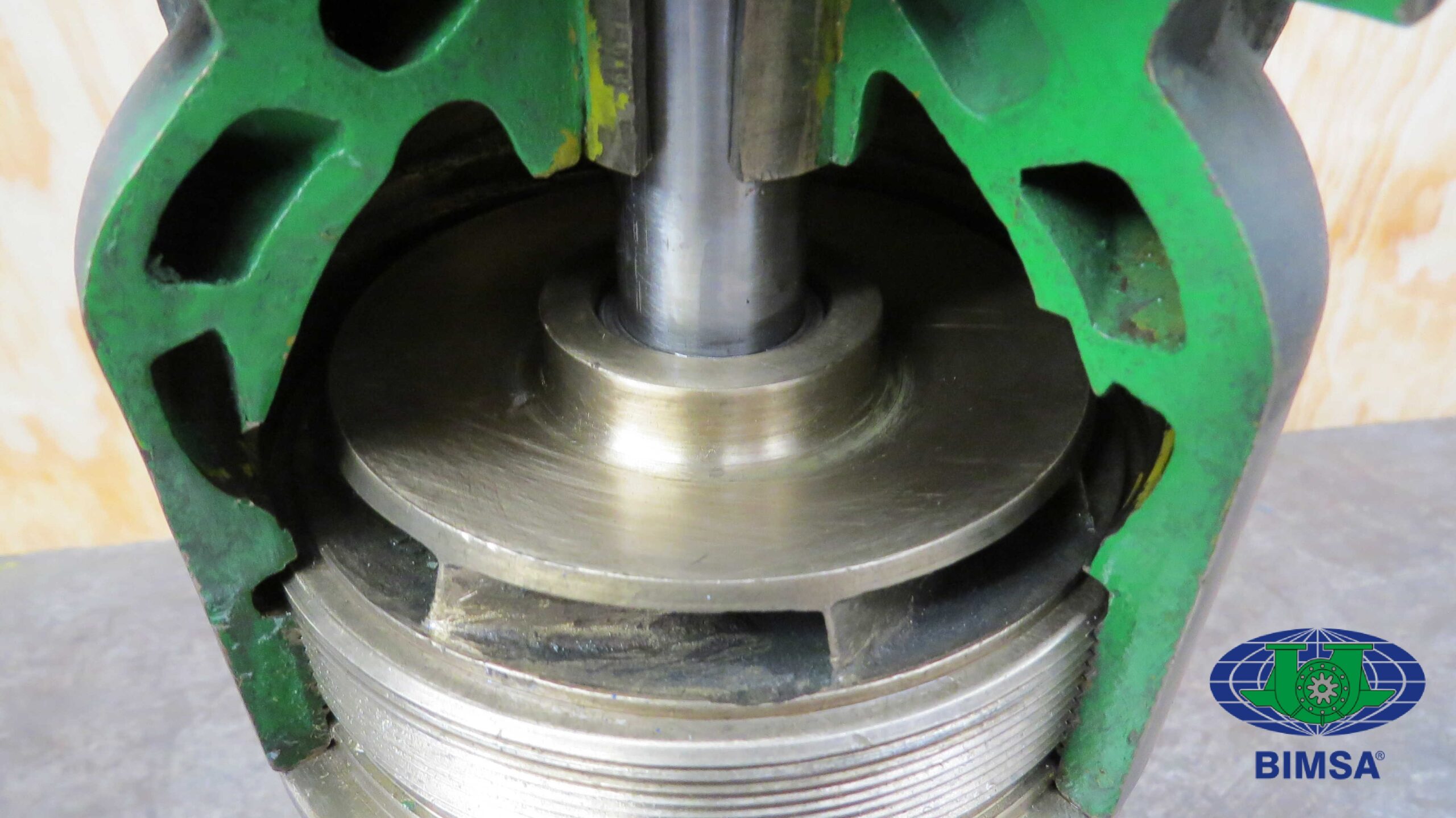

Los impulsores son del tipo cerrado y se accionan por medio de cuña, se ajusta por medio de candados o por bujes de impulsor para impedir el movimiento axial.

Ventajas

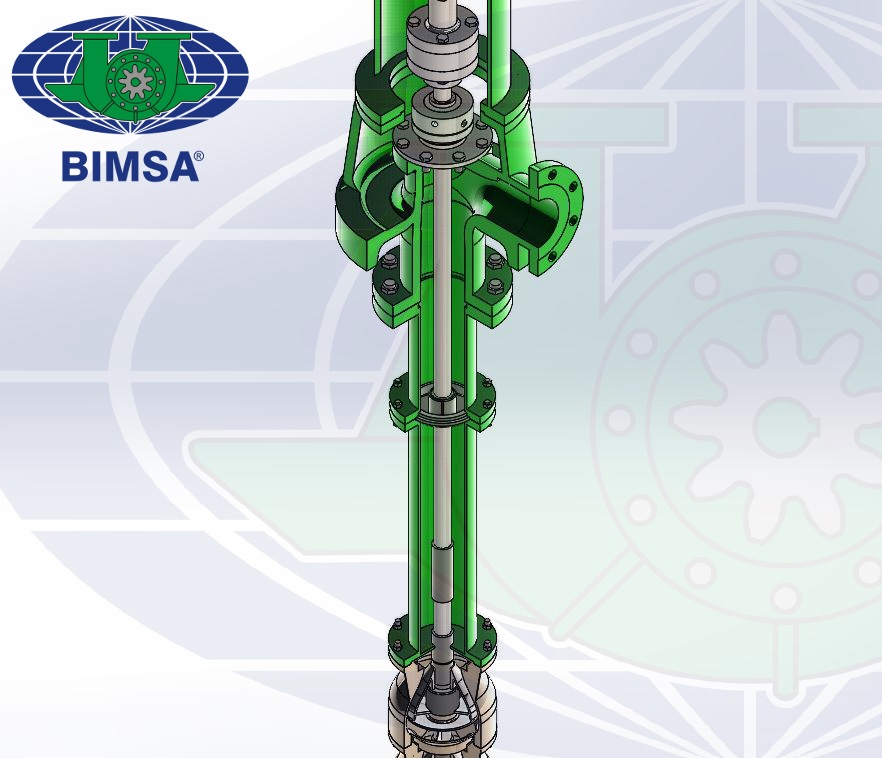

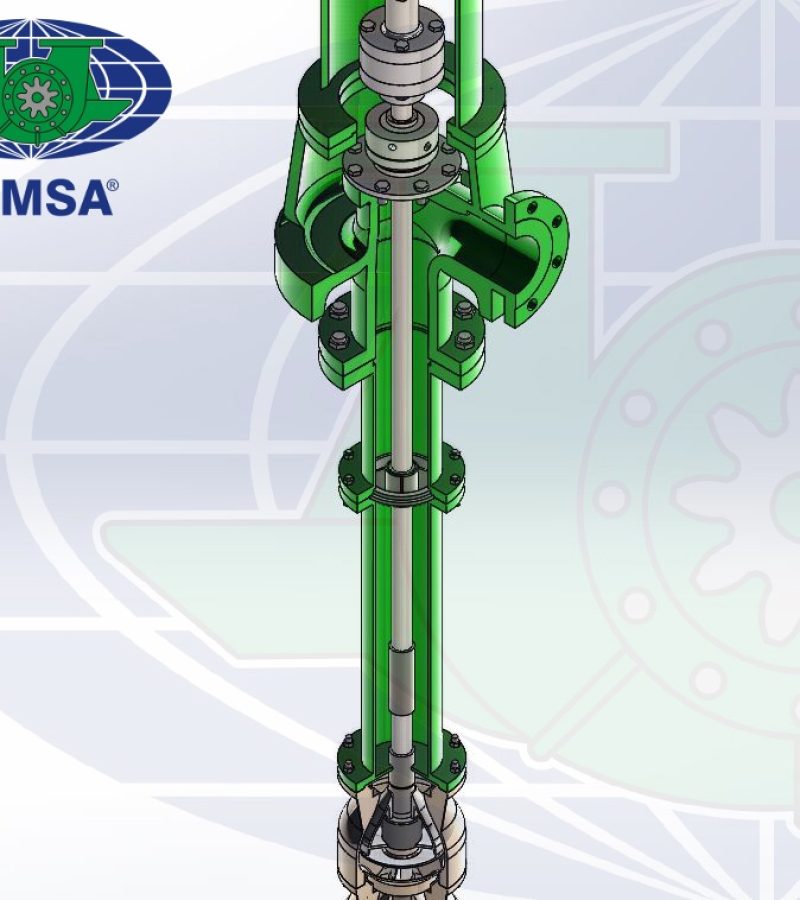

Cabezal de Descarga
El cabezal de descarga está diseñado para soportar la bomba y para alinear el elemento rotativo o conductor a la bomba. Las ventanas del soporte proporcionan acceso a las tuberías del sello y permiten el ajuste sencillo de los sellos y acoplamientos.
Las bridas son del tipo ANSI B16.5 clase 300 # o 150 #, cara realzada (R.F.) con un acabado de 125-250 RM´S. Bridas clase 600 # y unión RTJ, son opcionales.

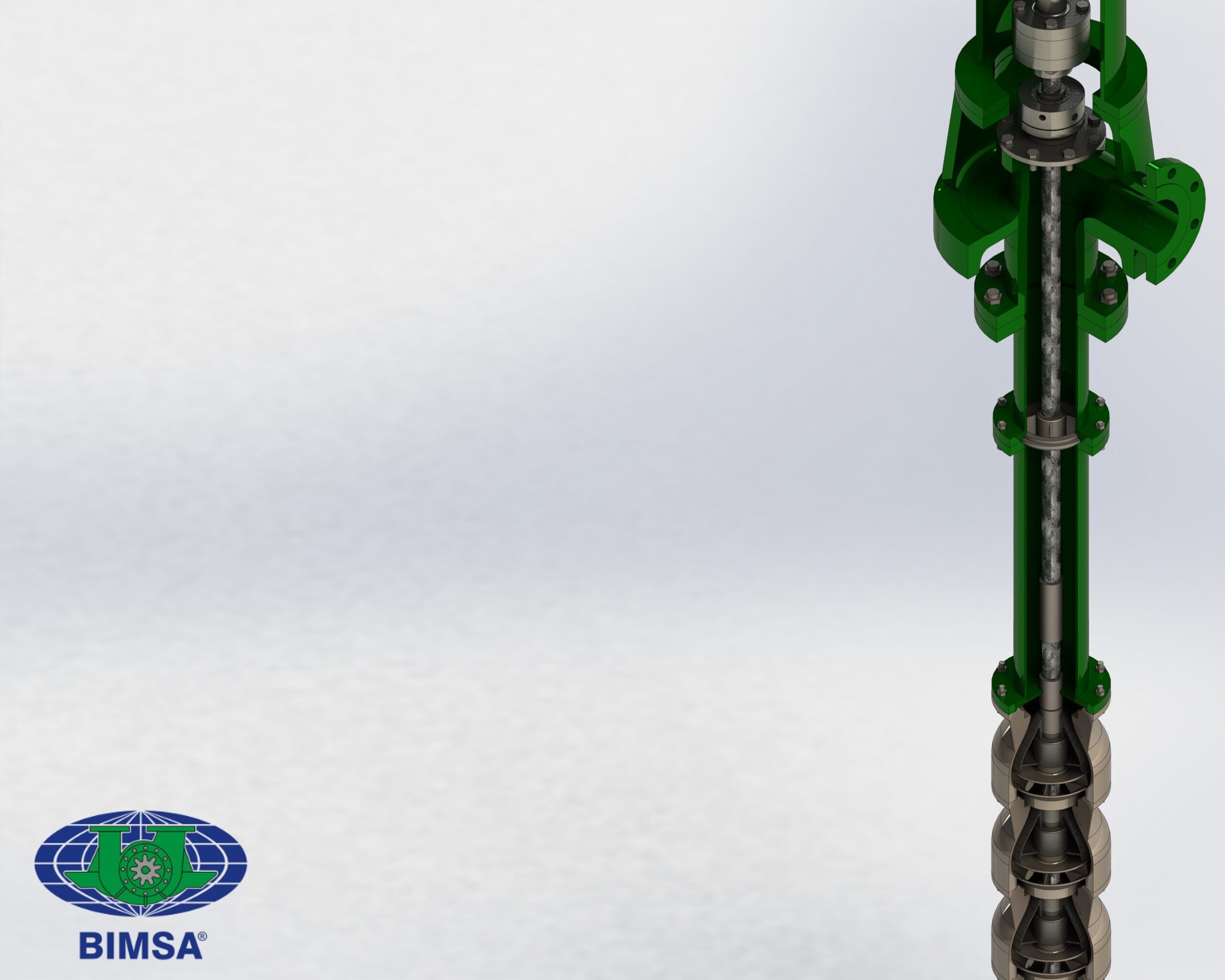

Columna
La construcción de la columna con bridas proporciona una alineación positiva del eje, además facilita el montaje y desmontaje. Las flechas de línea se sostienen dentro de la columna mediante chumaceras de hule espaciadas para proporcionar una operación libre de vibraciones y para garantizar el buen funcionamiento de los sellos mecánicos, cuando aplique.
