Bomba OH2

MODELO BIM-X11

BIMSA MÉXICO

MODELO BIM-X11

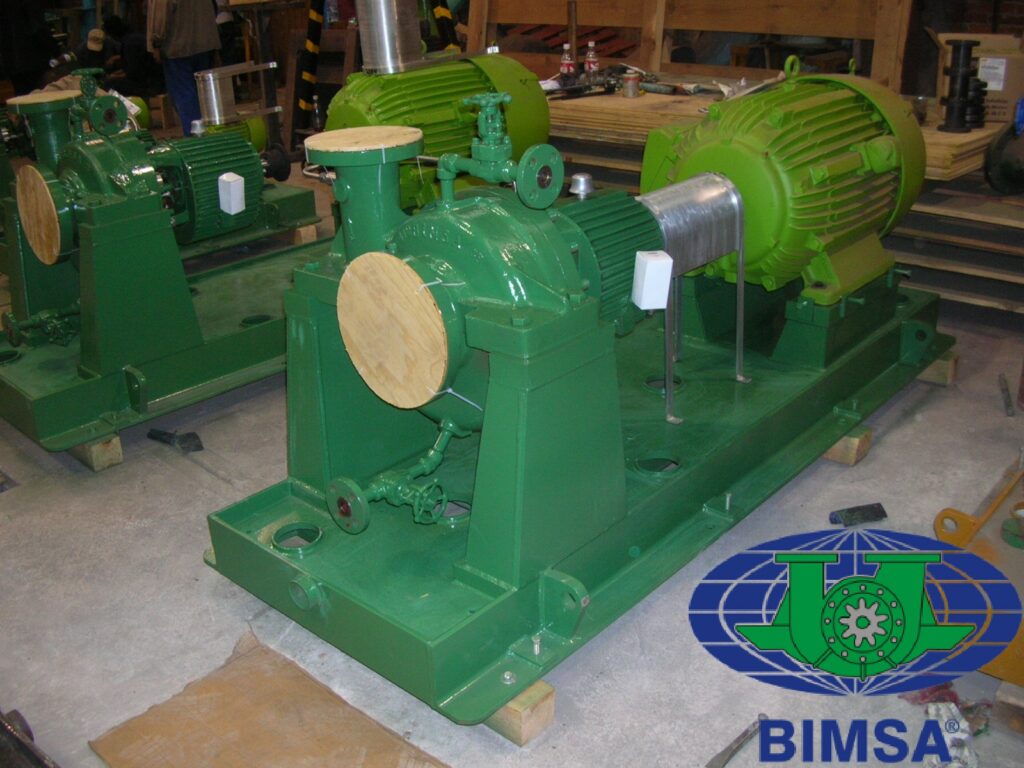

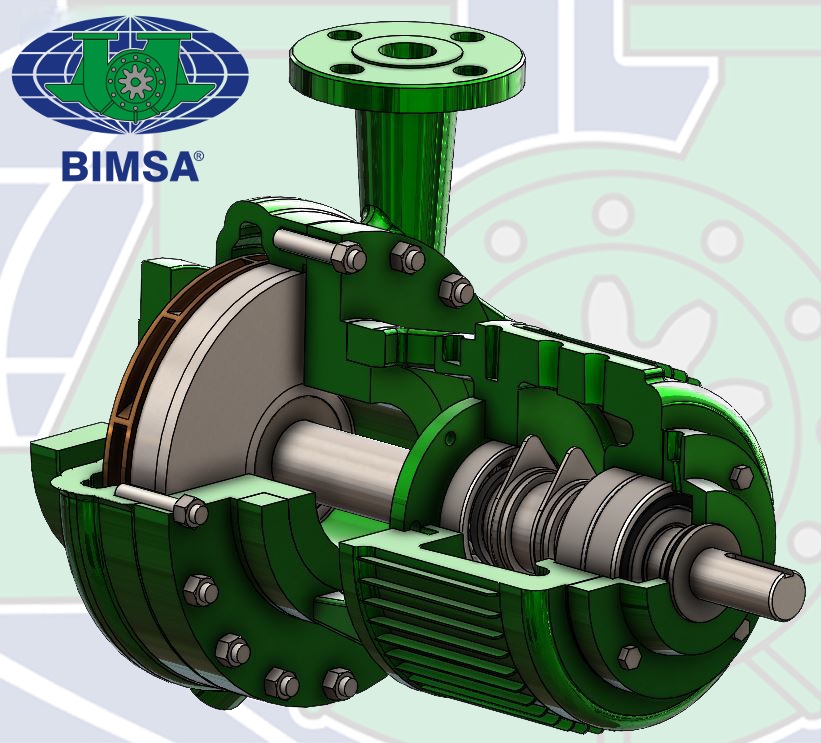

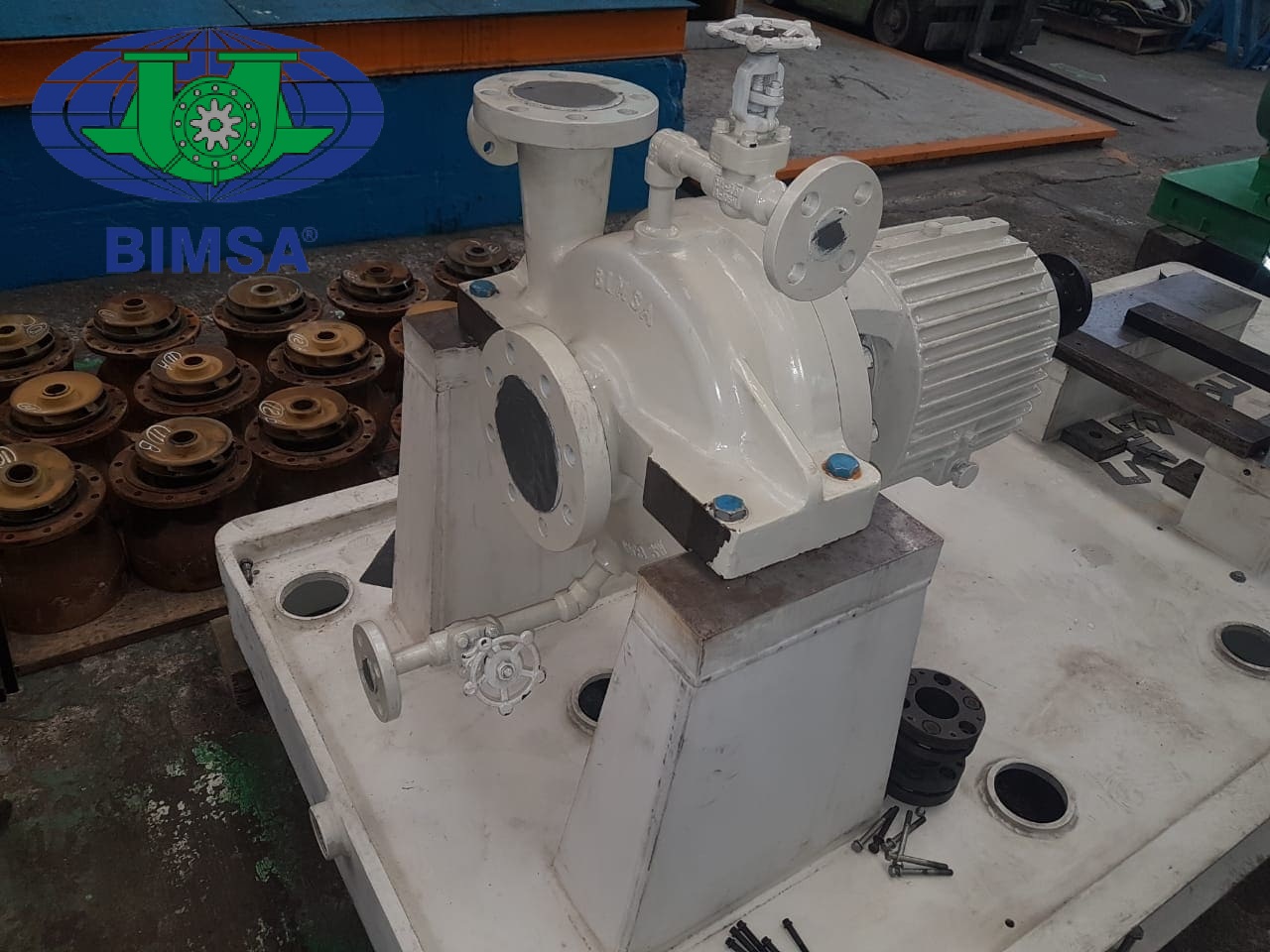

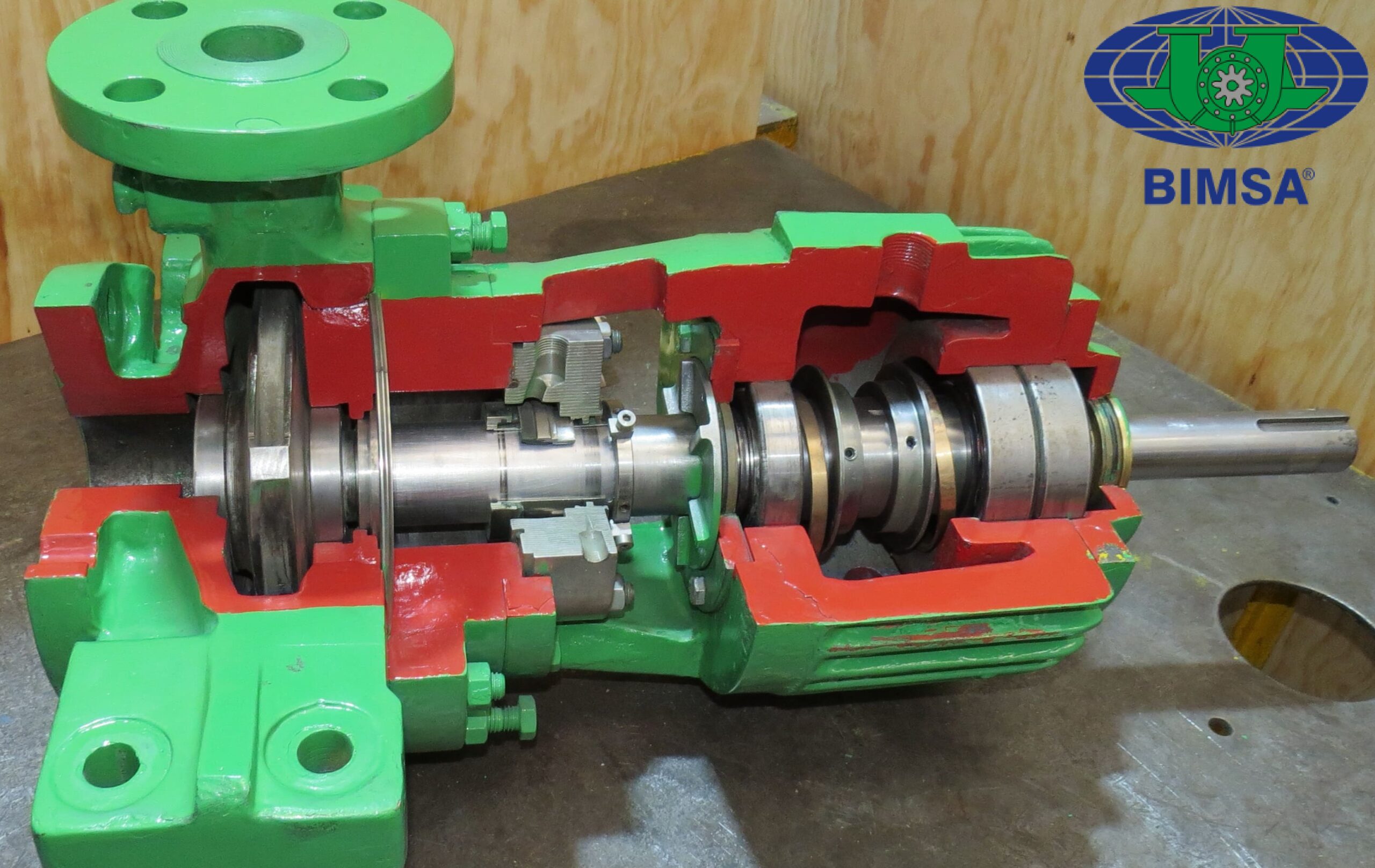

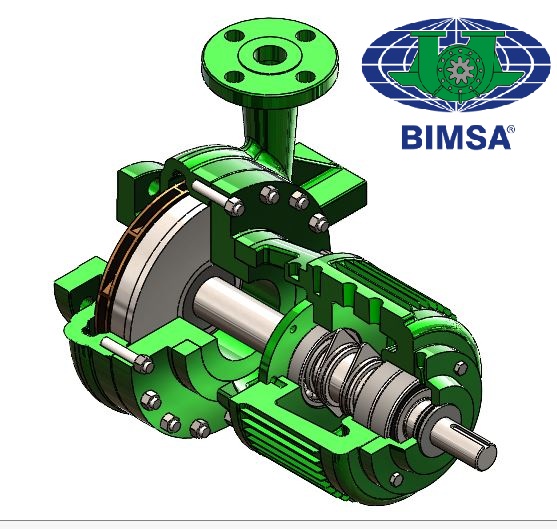

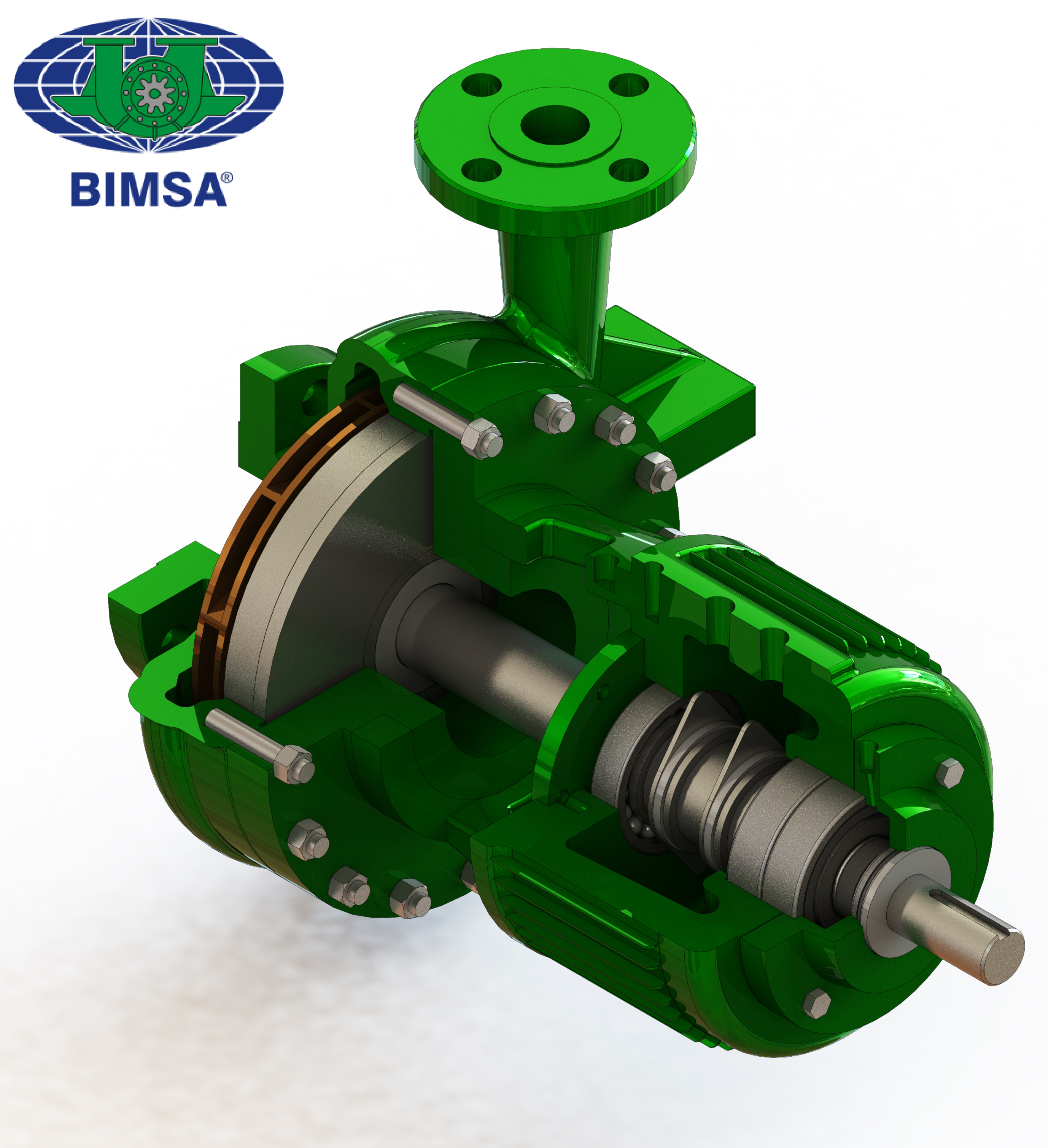

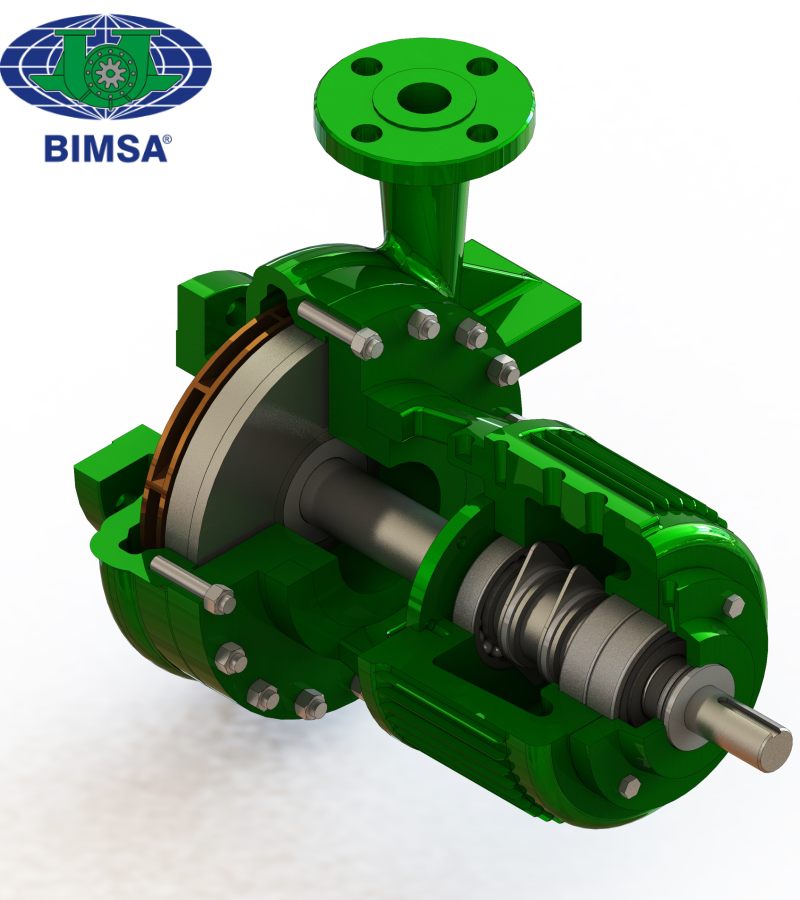

Las bombas marca BIMSA modelo BIM-X11 están cumpliendo con la norma internacional API-610 11ª Edición y ET-050-PEMEX-2019., son bombas en voladizo de acoplamiento flexible horizontal montada en la línea de centros de una etapa y se designan como bombas tipo OH2. Tienen un solo alojamiento de cojinetes para absorber todas las fuerzas impuestas a la flecha de la bomba y mantener la posición del rotor durante el funcionamiento. Estas bombas utilizan sellos mecánicos tipo cartucho ISO 21049 (API 682) para reducir las emisiones.

Caracteristicas principales de diseño

La carcaza y cámara de sello están diseñadas para alojar juntas del tipo espiral de compresión controlada.
Cámaras de diseño estandarizadas de acuerdo al API-682 4ª Edición para alojar sellos mecánicos tipo cartucho en las versiones, sencillo y doble.
Mayor intercambiabilidad de partes y por lo tanto inventario de refacciones de mínimo.
Impulsores hidráulicamente balanceados para reducir empujes en los baleros de carga.
Eje robusto para una deflexión mínima.
Carcasas diseñadas para soportar las fuerzas y momentos en las bridas de succión y de descarga especificados en el API-610 11ª Edición.
Lubricación por anillo salpicador de aceite o lubricación por niebla pura.
Velocidad específica neta de succión menores a 11,000.

Ventajas

Están diseñadas para trabajos pesados.
Soportan altas presiones.
Soportan alta temperatura en la industria petrolera.
Soporte de cojinetes aleteados y refrigeración mediante ventilador para una larga vida útil del cojinete.
El campo de cobertura más amplio de la industria para bombas ISO 13709 (API 610) tipo OH2.
Placas base de servicio pesado con opción de carga en brida 2x ISO 13709 (API 610).
Sellos mecánicos tipo cartucho ISO 21049 (API 682) para reducir las emisiones.
Accionamiento por motor eléctrico, por turbina de vapor o por motor de combustión interna.
