Bomba BB2

MODELO 1312

BIMSA MÉXICO

MODELO 1312

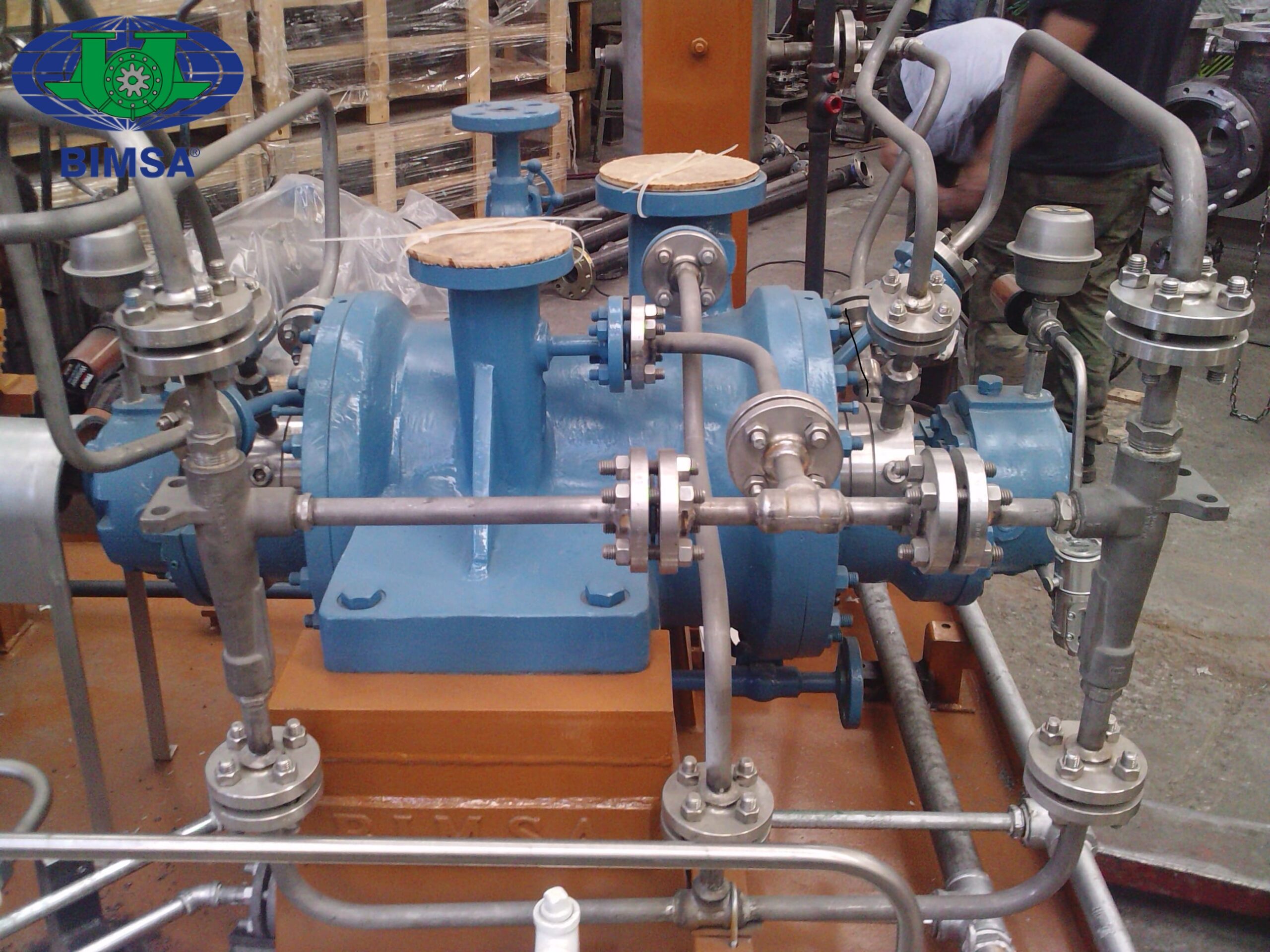

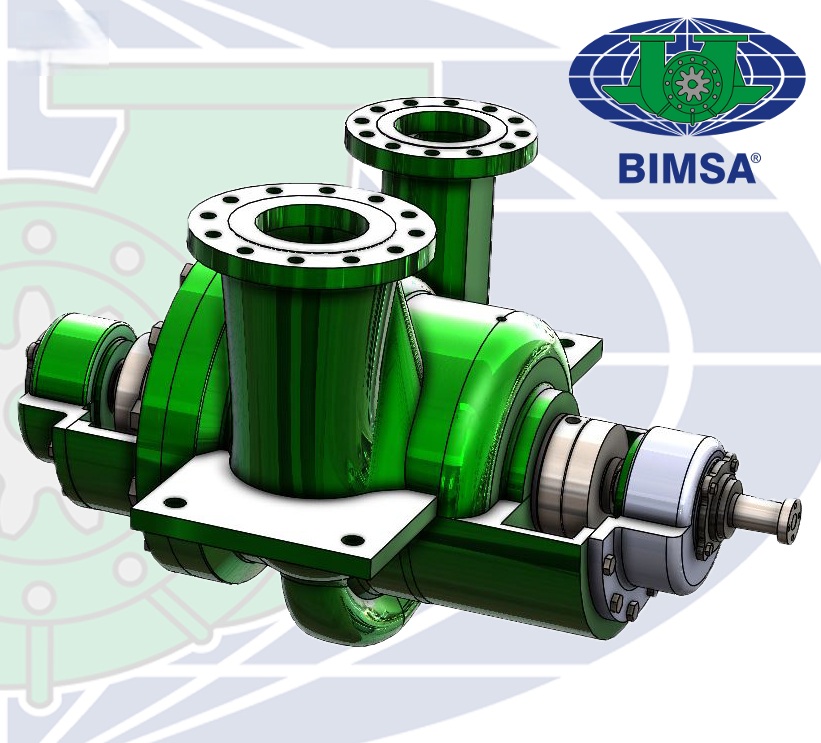

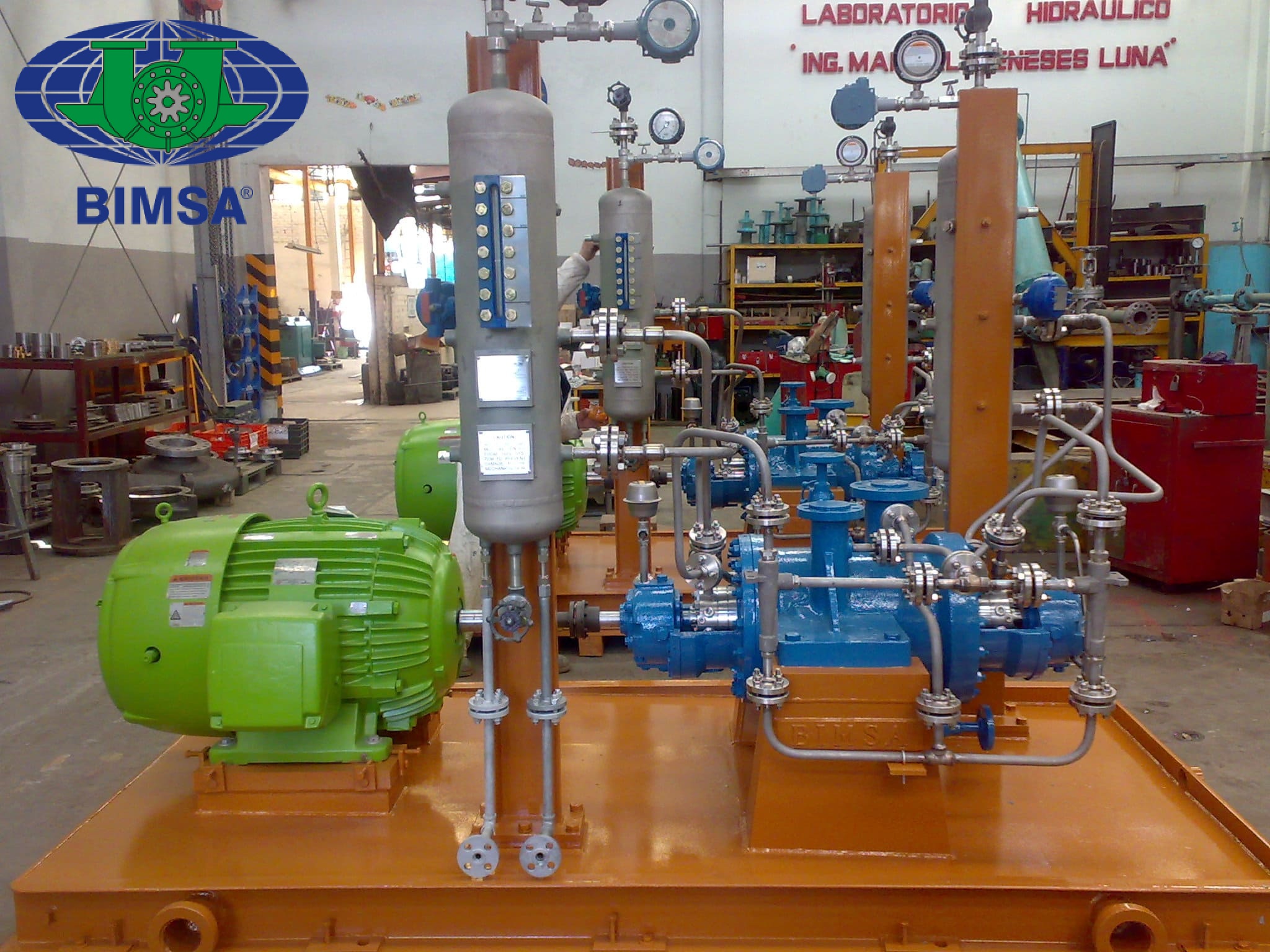

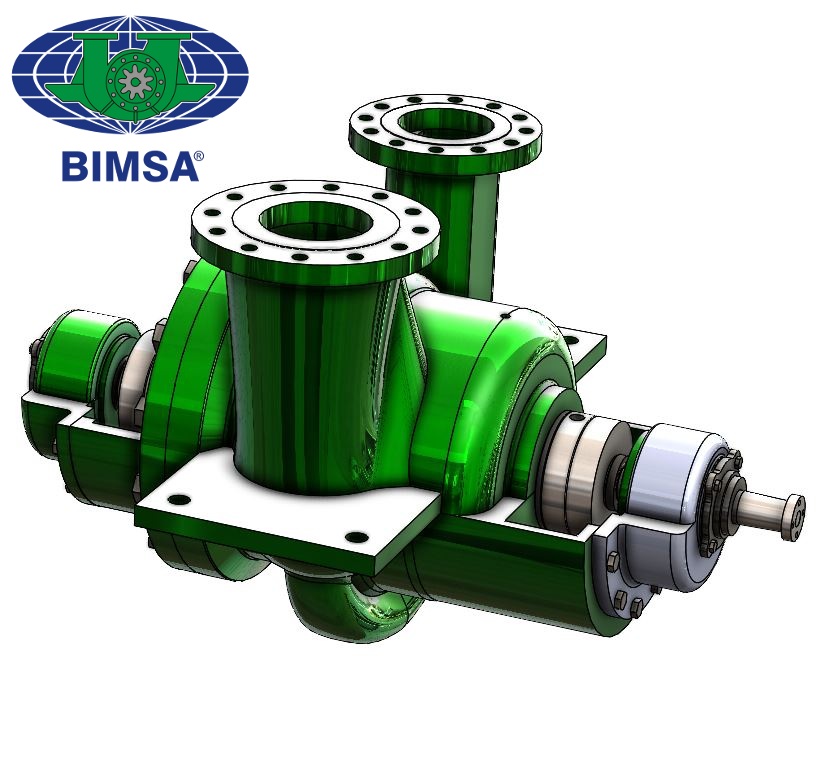

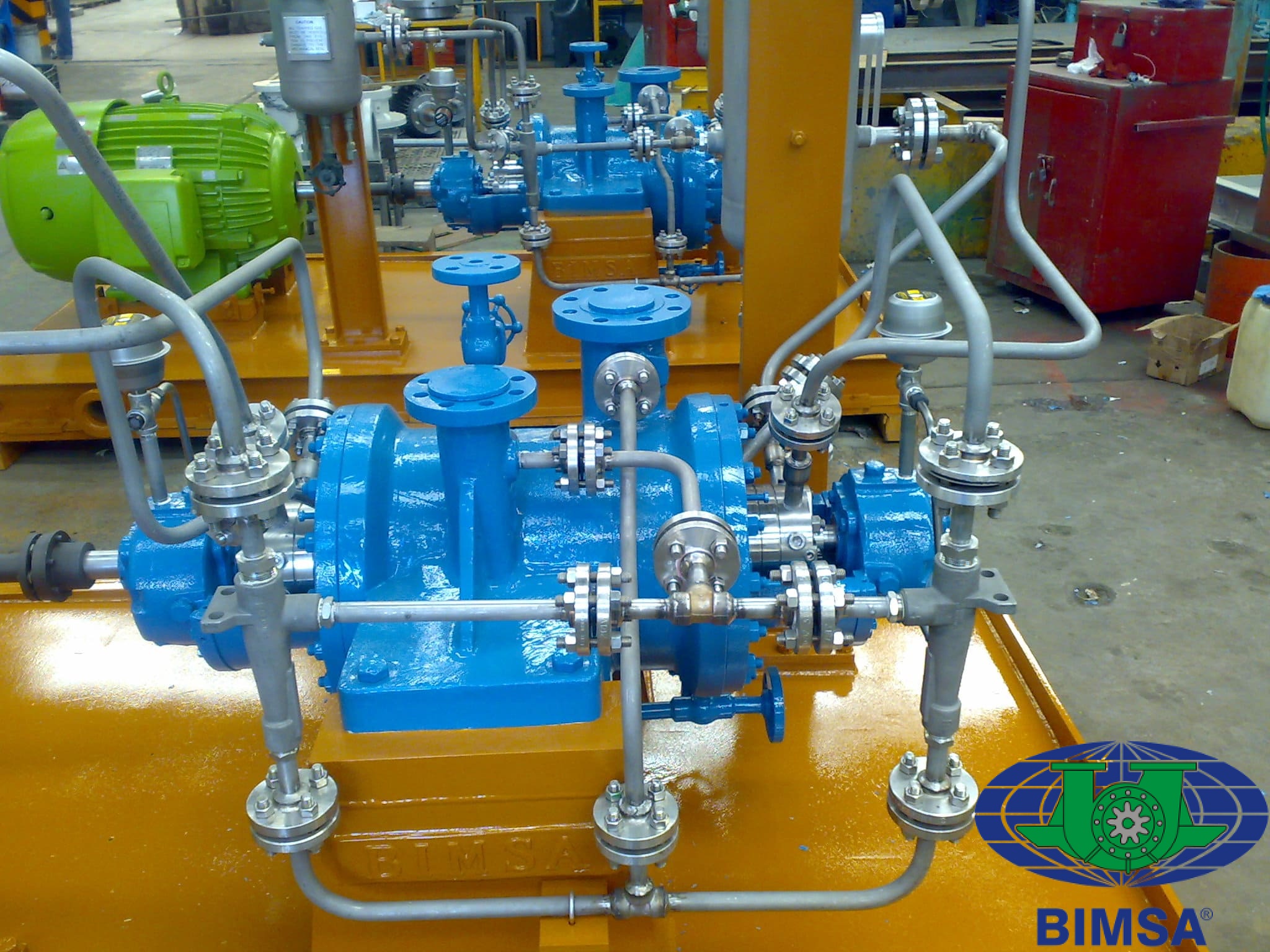

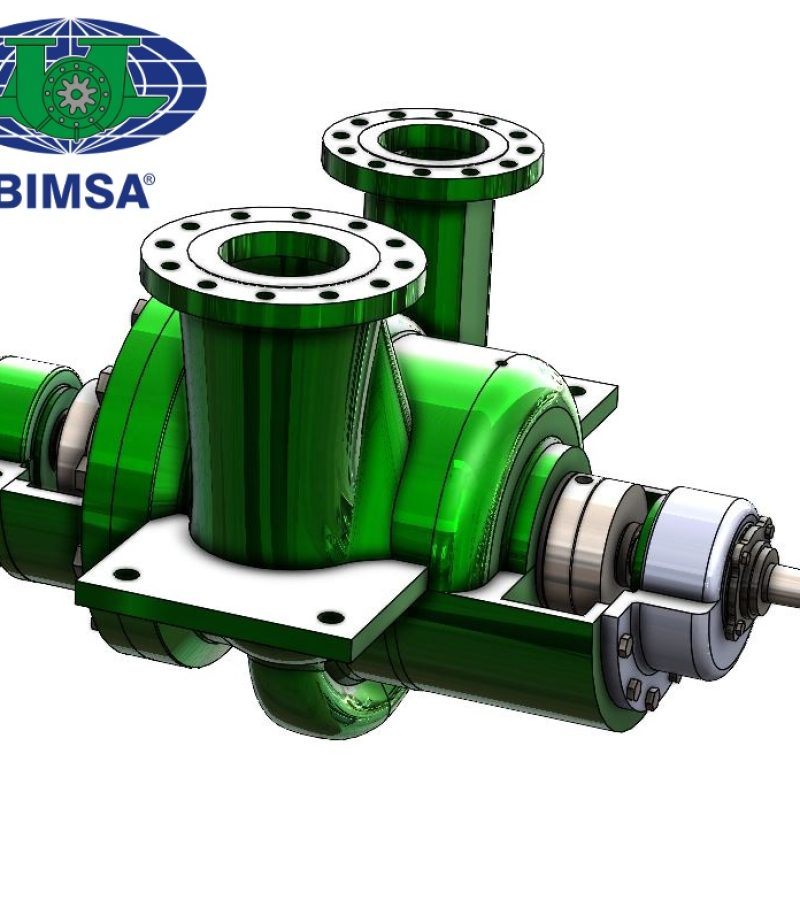

El modelo 1312 es una bomba centrifuga horizontal que cumple con las últimas ediciones del API-610 11ª Edición y ET-050-PEMEX-2019 y posee las siguientes características:

a) Alta Presión

b) Alta Temperatura

c) Uno y Dos Pasos

d) Corte Radial

e) Montaje entre Chumaceras

Caracteristicas principales de diseño

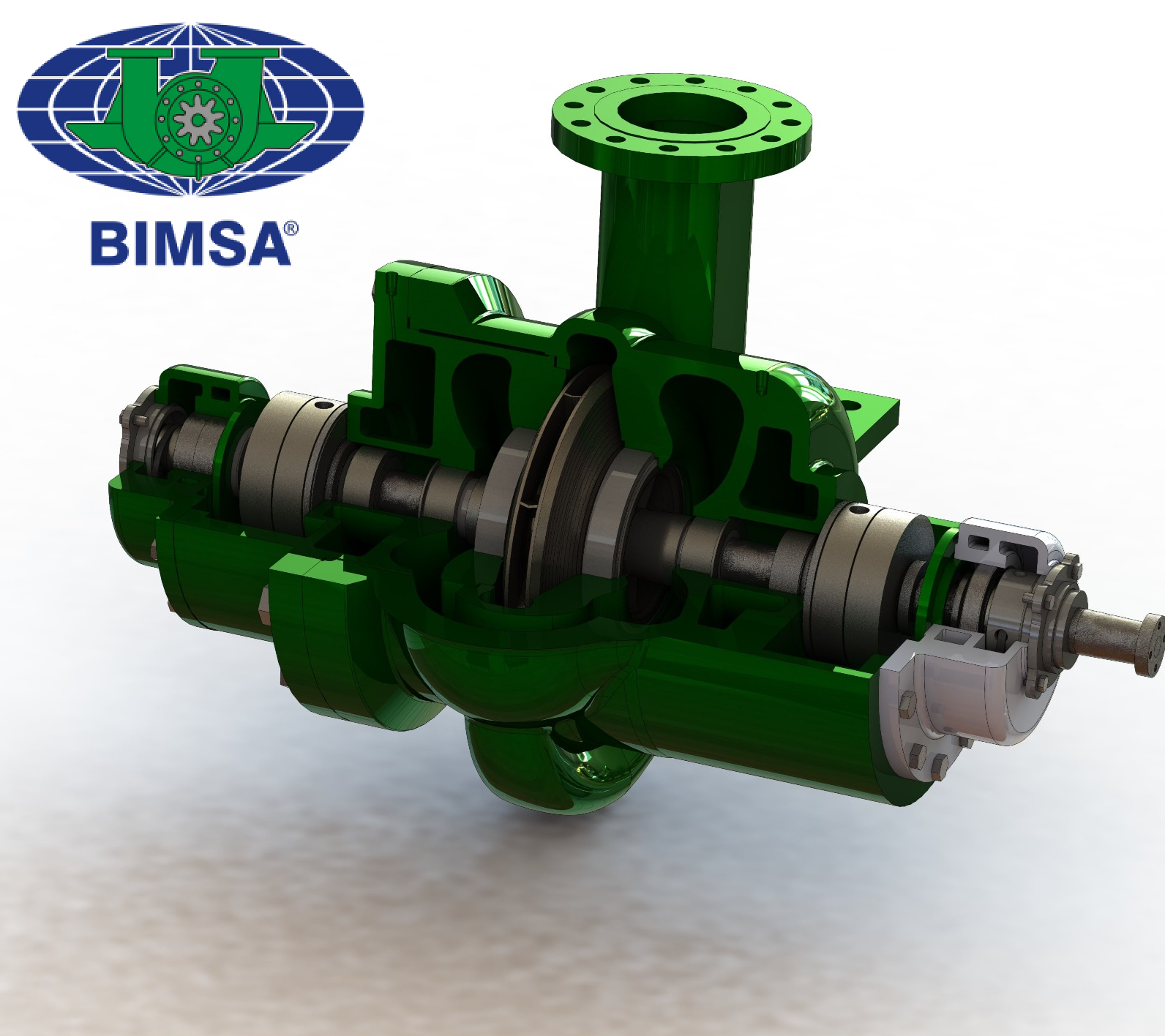

Alojamiento de Rodamientos
Los alojamientos se fabrican en acero al carbón estándar (ASTM A-216 Gr. WCB), y están diseñados para alojar rodamientos del tipo bolas, además de que cumple con las siguientes características.
a) Aceiteras de nivel constante y anillos tipo laberinto son estándares.
b) Se suministran con Sellos Protech para lubricación por niebla.
c) La lubricación forzada se necesita con chumaceras de carga y chumaceras hidrodinámicas.
d) Rodamientos de carga radial. Compuestos por una sola fila de bolas con surco profundo.
e) Rodamientos de carga axial. Compuesto por un par de rodamientos de bola de contacto angular, montados espalda con espalda. Chumaceras hidrodinámicas de carga axial del tipo Kingsbury son usadas como opción.
Flecha de Impulsores
La flecha es de alta resistencia, está diseñada con las siguientes características:
a) Diseñada para aceptar sellos tipo cartucho.
b) Mínima deflexión en las superficies, con un máximo de (0.002”) cuando opera a su flujo mínimo.
c) Para una velocidad critica al menos 20 % por arriba de la velocidad nominal.
Sentido de Rotación
La rotación de las bombas es anti horario (CCW), cuando se mira desde el extremo del acoplamiento.

Ventajas

Cumple con las más altas expectativas ya que están construidas de acuerdo a la Norma Internacional API 610 11ª. Edición, lo cual es sinónimo de calidad y servicio.
Están diseñados de tal forma que, si hay necesidad de cambiar las piezas de desgaste, no sea necesario desarmar en su totalidad el equipo, por lo que los tiempos de paro son menores, mejorando el proceso de producción.
Son montados en la carcasa de tal manera que reducen los empujes axiales, aumentando con esto la vida útil de los Rodamientos y los Sellos.
Equipados con Sellos Mecánicos, mismos que cumplen con la norma internacional API-682 4ª. Edic., con lo que se garantiza que los equipos no tendrán fugas, dando como resultado un mejoramiento en el medio ambiente por lo que las bombas BIMSA sean conocidas como “Bombas Ecológicas”.
Son más compacto que algunos otros en igualdad de condiciones de operación, ya que sus dimensiones, peso y espacio ofrecen fácil ubicación en cualquier área sin necesidad de algún aditamento especial.
